Метчики

Метчик

Широкое применение резьбового соединения в промышленности, в частности болт-гайка, а также бесчисленное множество креплений на основе резьбы, повлекло за собой разнообразие предложений  по использованию режущего инструмента. В данной статье речь пойдет исключительно про метчик. Мы поможем не запутаться во множестве предложений поставщиков и затронем конструкционные особенности данного вида инструмента. Метчик –это резьбонарезной инструмент, используемый для нарезания резьбы в отверстиях. Метчик имеет стержневидную форму. Состоит из, режущей части с прорезными канавками или напайными гребенками, и хвостовика зажимаемого в вороток или станок-автомат. Метчик производится цельным или сварным (в основном на больших диаметрах для экономии материала). Изготавливаются метчики из инструментальной стали (9ХС), быстрорежущей стали (Р6М5, Р18, Р9) или реже из твердого сплава.

Классификация метчика.

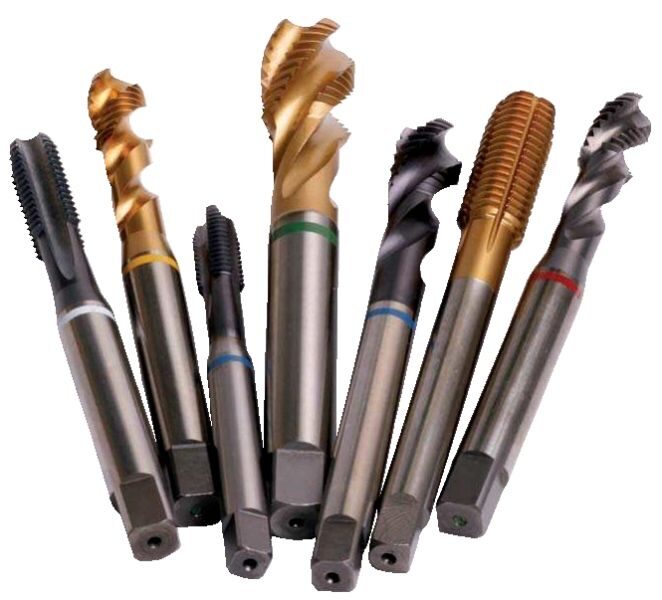

Метчик подразделяются на две большие группы по характеру применения, это машинный метчик или его еще называют машинно-ручным и ручной метчик. Машинно-ручные метчики используются в промышленном производстве на станках автоматах, изготовляются обычно из быстрорежущей стали с существенным содержанием Вольфрама, в основном это сталь Р6М5 или Р9М3. Ручные метчики не нуждаются в особой твердости и изготавливаются из менее твердой стали. Хвостовик ручного метчика удлинен для более удобного размещения в ручном воротке. Ручные метчики используются в для нарезания резьбы в больших несъемных деталях или для работы в труднодоступных местах. Ручные метчики в основном выпускаются комплектами. В комплект входятчерновой, средний и  чистовой метчик, обозначаются они №1, №2 и №3. Применяются в основном только черновой и чистовой, а средний по мере необходимости. В черновом метчике более заострена рабочая часть путем среза резьбы на конце метчика, т.е. сточены первые витки , образуя коническую заборную часть. Только после прохода чистового метчика резьба становится полной, поскольку у чистового метчика заборная часть не сточена. Метчики обозначают рисками, которые расположены около хвостовика: одна (черновой), две (средний) и три риски (чистовой). Или иногда используют римские цифры - I, II и III. Машинный метчик используется как комплектный, так штучный. Комплектный машинно-ручной метчик состоит из 1-го  и  2-го номера метчика, принцип действия  в нем похож на принцип действия ручного, т.е. прогоняется сначала черновой, а следом чистовой метчик.

Штучные метчики подразделяются на глухие и сквозные. Глухой метчик внешне напоминает чистовой метчик из комплекта, но  у них есть существенная разница в конструкции резьбы не заметная глазу. Сквозной метчик применяется для нарезания резьбы в сквозных отверстиях, а глухой соответственно в глухих отверстиях. Изготавливают метчики как на отечественных станках, так и на станках фирмы Guhring. Метчик с левосторонним заходом резьбы называется левый и это отдельно указывается в заказе или при маркировке. Размеры и конструкция метчика регулируется по ГОСТу 3266.

Размеры метрического метчика считаются в миллиметрах, а дюймовой - в дюймах, поэтому эти виды метчика никак  не совместимы, даже если они близки по диаметру. Расстояние между вершинами соседних витков называют - шаг резьбы. У метрических метчиков различают шаг крупный (он же называется основной шаг) и несколько мелких и супер мелких шагов. Например, метчик M 20 х 2,5 – это метчик диаметром 20 мм и основным шагом 2,5  миллиметра; при этом M 20 x 1,5, M 20 x 1,0, М 20 х 0,75 и М 20 х 0,5 -мелкие резьбы с шагом 1,5, 1,0, 0,75 и 0,5 мм.     Еще метчики подразделяются по типу резьбы:

• М – метрический метчик
• G – трубный или дюймовый метчик
• К – конический метчик
• R – трубно-конический метчик и пр.   ·

Метчик для конической дюймовой резьбы (К) производится согласно ГОСТу 6227-80 применяется для нарезания конической дюймовой резьбы в отверстиях. Изготавливается из быстрорежущей стали, и имеет угол на рабочей части 1:16, измеряется в дюймах. ·

Метчик для конической трубной резьбы (R, Rc) производится по тому же ГОСТу 6227-80, применяется для нарезания конической трубной резьбы в отверстиях. Изготавливается из быстрорежущей стали, например Р6М5. Также измеряется в дюймах. ·

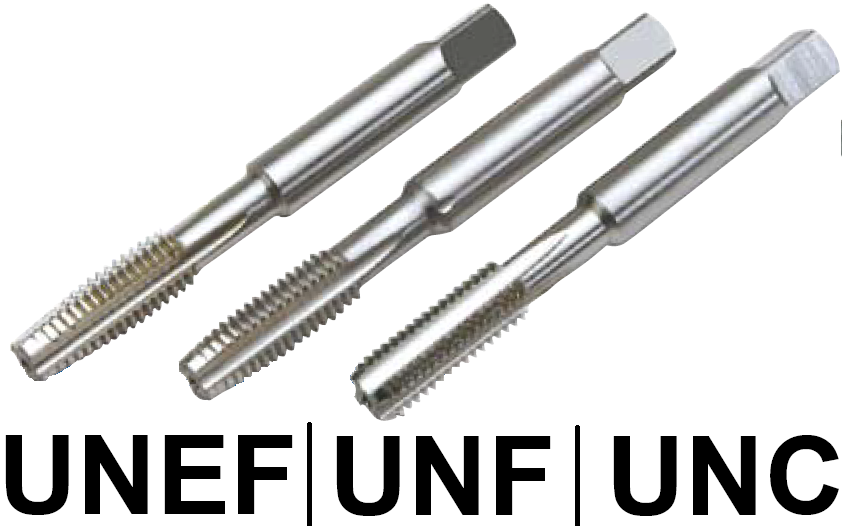

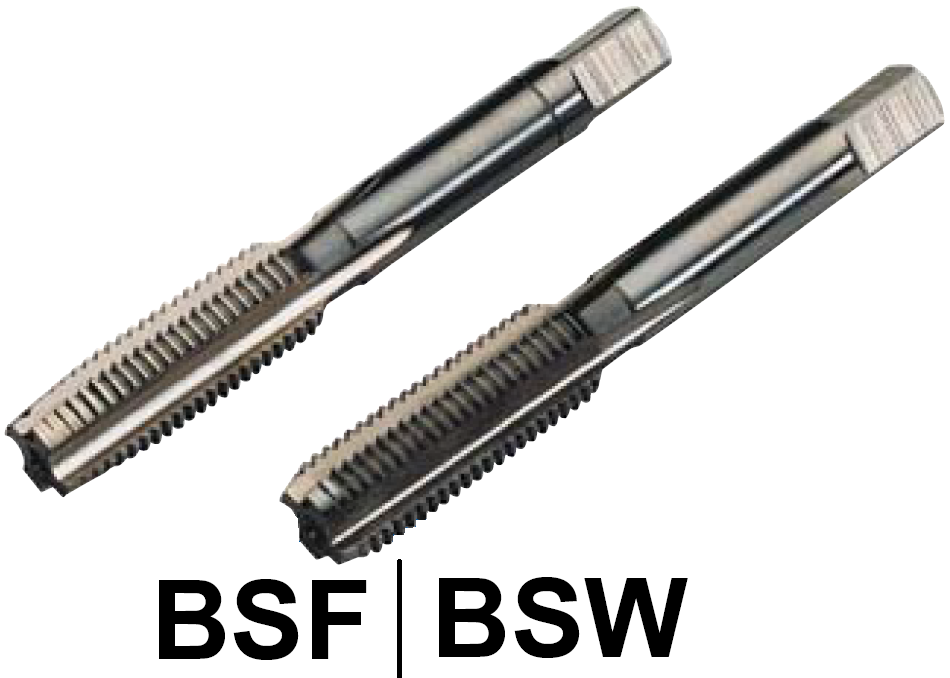

• Метчик для дюймовой резьбы ·
• Метчик для трубной резьбы (G)

У трубного или дюймового метчика шаг измеряется количеством витков резьбы или по другому. ниток на дюйм длины, например 12 ниток на дюйм - это резьбы 1/2" и 9/16" (наружный диаметр резьбы 12,7 мм и 14,288 мм, шаг резьбы 2,117 мм). У дюймового метчика шаг как правило больше, чем у метрического, поэтому резьба нарезанная трубным метчиком выдерживает большую нагрузку, чем такая же по диаметру, но нарезанная метрическим метчиком. Этот факт как раз и поделил сферы применения использования этих соединений. Дюймовая резьба применяется для крепления оборудования высокого давления, соединения трубопроводов и прочее. У дюймовой резьбы нет такой разновидности шагов как у метрической. Для нарезки резьбы в гайках или гайкообразных деталях используется метчик гаечный. Гаечный метчик имеет удлиненный проходной хвостовик, на котором при работе собираются гайки, для непрерывной работы станка. Применяется метчик гаечный для метрической резьбы. Материал рабочей части Р6М5. Гаечный метчик изготовляется по ГОСТ 1604-71. Метчик гаечный изготовляется также с изогнутым хвостовиком.
